Miglioramento della precisione del misuratore di portata a ultrasuoni e della correzione della portata

Se hai trascorso del tempo reale conmisuratori di portata ad ultrasuoni, conosci già il concetto: non-invasivo, senza parti mobili, funziona praticamente su tutto. E guarda, in gran parte è vero. Ma la conversazione sull'accuratezza? È qui che le cose si fanno interessanti-e talvolta frustranti. Perché un misuratore a ultrasuoni accurato in un laboratorio può comportarsi in modo molto diverso quando lo si fissa su una tubazione reale con gomiti, sbalzi di temperatura e qualsiasi altra cosa il processo gli infligga.

Questo non vuole spaventarti e allontanarti dalla tecnologia. I misuratori a ultrasuoni rimangono una delle migliori opzioni per molte applicazioni. Il punto è capire cosa influenza la loro precisione e-cosa più importante-cosa puoi effettivamente fare al riguardo.

I misuratori di portata a ultrasuoni a tempo di transito-funzionano inviando impulsi acustici tra due trasduttori-uno a monte, l'altro a valle. L'impulso che viaggia con il flusso arriva leggermente più velocemente di quello che lo contrasta. Quella differenza di tempo, qui parliamo di nanosecondi, viene convertita in una velocità di flusso.

Abbastanza semplice sulla carta. Il problema inizia quando ti rendi conto che la misurazione della velocità avviene lungo un singolo percorso (o forse alcuni percorsi in metri più elaborati), ma ciò che ti interessa veramente è ilmediavelocità attraverso l'intera sezione-trasversale del tubo. Il fluido non si muove ovunque alla stessa velocità. È più lento vicino alle pareti, più veloce al centro. La relazione tra ciò che vede il misuratore e ciò che sta realmente accadendo dipende da qualcosa chiamato profilo di velocità-e tale profilo cambia con il numero di Reynolds, la rugosità del tubo, i disturbi a monte e circa una dozzina di altri fattori.

Cerchiamo di essere schietti riguardo alle principali fonti di errore.

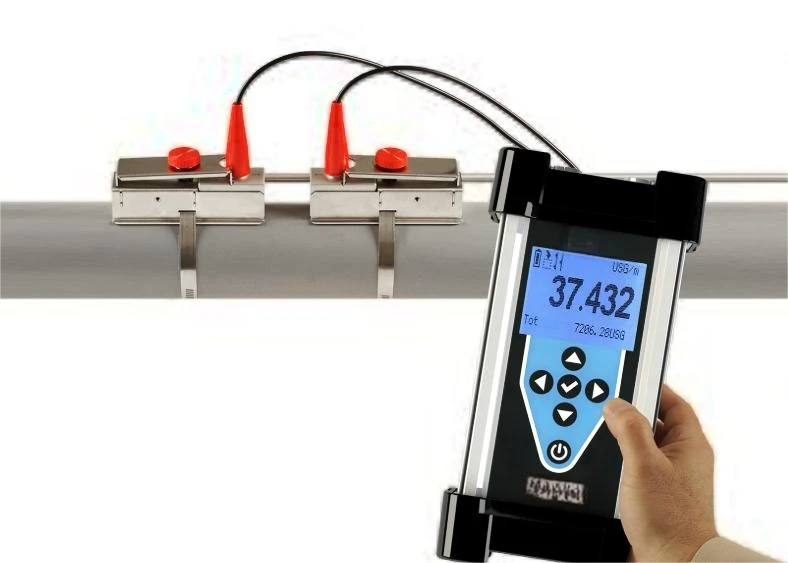

Ultrasonic Flow Meter Accuracy

Metti un gomito a monte del tuo contatore e hai appena creato un flusso asimmetrico. La distribuzione della velocità diventa distorta, forse vorticosa, e la misurazione del tuo percorso singolo-ora rappresenta... cosa esattamente? La ricerca ha dimostrato che errori fino al 15% derivano solo dai disturbi a monte quando non se ne tiene conto. I misuratori a percorso multiplo-aiutano in modo significativo-campionano la velocità in diversi punti lungo il diametro del tubo e utilizzano medie ponderate-ma non sono magici. Un profilo gravemente disturbato può comunque farli inciampare.

Ecco qualcosa che coglie le persone alla sprovvista. La forma del tuo profilo di velocità non è fissa-cambia con il numero di Reynolds. A flussi bassi (regime laminare, Re inferiore a circa 2300), si ottiene un profilo parabolico. La velocità centrale potrebbe essere il doppio della media. A flussi elevati (turbolenti, Re superiore a 4000), il profilo si appiattisce notevolmente; la velocità centrale è forse da 1,1 a 1,2 volte la media.

Cosa significa questo in pratica? Il fattore di correzione applicato dal misuratore a una portata potrebbe essere errato a un'altra. La maggior parte dei produttori prevede un certo compenso, ma le ipotesi alla base potrebbero non corrispondere alle condizioni effettive.

I profili di velocità della legge-di potenza sono stati utilizzati per modellare questo fenomeno per decenni. Il lavoro di Nikuradse degli anni '30-sì, quello vecchio-costituisce ancora la base per molti algoritmi di correzione. Il profilo segue l'equazione u/u_max=(1 - r/R)^(1/n), dove n varia con il numero di Reynolds. Quando n è intorno a 7, stai osservando un profilo turbolento abbastanza piatto. Quando n scende verso 4, le cose diventano più precise. Il fattore di correzione per un singolo percorso della linea centrale può variare da 0,75 a 0,95 a seconda delle condizioni.

Ultrasonic Flow Meter Accuracy

I tubi ruvidi rendono il profilo più piatto. I nuovi tubi lisci rispetto a quelli vecchi corrosi possono significare una differenza dallo 0,5 all'1% nelle letture nel tempo-e probabilmente non te ne accorgerai finché non ti chiederai perché il tuo contatore è andato alla deriva.

Questo merita una sezione a parte perché la temperatura influenza la misurazione ultrasonica in modi che non sono immediatamente evidenti.

Innanzitutto, la velocità del suono nel fluido cambia con la temperatura. Nell’acqua, la velocità del suono aumenta di circa 2,4 m/s per ogni grado Celsius di aumento. Il calcolo del tempo di transito del misuratore presuppone una certa velocità del suono; sbagli e la lettura del flusso cambia. I contatori moderni includono sensori di temperatura e algoritmi di compensazione e quelli validi possono ridurre gli errori indotti dalla temperatura-dall'1,5% fino allo 0,2% circa. Ma unità più economiche con scarso compenso? Vagheranno.

In secondo luogo-e questo è discreto-i trasduttori stessi cambiano caratteristiche con la temperatura. La loro risposta elettromeccanica cambia. Il momento in cui sparano effettivamente rispetto a quando affermano di sparare va alla deriva. Se i trasduttori a monte e a valle non si abbinano perfettamente (e non lo fanno mai, nemmeno se provengono dallo stesso lotto di produzione), si ottiene una distorsione che varia con la temperatura. Alcuni documenti riportano una deriva temporale del trasduttore dell'ordine dei picosecondi per grado, il che sembra banale finché non ti ricordi che stai misurando differenze su scala di nanosecondi-.

In terzo luogo, il tubo stesso si espande e si contrae. La lunghezza del percorso cambia. Piccolo effetto, di solito, ma si accumula con tutto il resto.

Va bene, basta problemi. Cosa puoi fare?

Ottieni la giusta installazione

La risposta noiosa, ma quella di maggior impatto. I tubi diritti sono importanti. La vecchia regola pratica prevedeva 10-20 diametri di tubo a monte del contatore e 5 a valle. Ciò è ragionevole per i contatori a percorso singolo; i progetti multi-percorso sono più indulgenti ma beneficiano comunque di un flusso pulito. Se non riesci a ottenere buoni tratti rettilinei, i condizionatori di flusso possono aiutarti-fasci tubieri, piastre perforate, dispositivi a palette. Tagliano il profilo disturbato e gli danno la possibilità di riorganizzarsi.

A 2 diametri di tubo a valle di un disturbo, uno studio ha rilevato che i contatori a ultrasuoni potrebbero essere spenti del 15% con un’incertezza del 21%. A 10 diametri, si riduce drasticamente. Con 50 diametri, sei praticamente in condizioni ideali. La maggior parte delle installazioni reali si colloca nel mezzo, quindi la domanda pratica diventa: quanto errore puoi tollerare e quanta lunghezza del tubo puoi allocare?

Applicare correttamente i fattori di correzione

Se conosci il numero di Reynolds del tuo flusso (e dovresti essere in grado di calcolarlo dalla velocità, dal diametro del tubo e dalla viscosità cinematica), puoi applicare i fattori di correzione del profilo. Per un singolo percorso diametrale, il fattore di correzione K mette in relazione la velocità media del percorso-con la velocità media della-sezione trasversale-media. K varia da forse 0,75 nel flusso laminare a circa 0,94 nel flusso turbolento completamente sviluppato.

Alcuni contatori più recenti lo fanno automaticamente utilizzando-algoritmi integrati. Altri ti danno accesso per regolare manualmente il fattore. Altri ancora presuppongono un valore fisso "abbastanza vicino" al range operativo previsto. Scopri quale tipo hai.

Per i flussi disturbati in cui il profilo è asimmetrico, sono stati sviluppati moltiplicatori di correzione-del bias. Dipendono dal tipo di disturbo (gomito singolo, doppio gomito fuori-del-piano, valvola, ecc.) e dalla distanza da esso. Questi non sono perfetti-si basano sulla media dei dati sperimentali-ma applicarli è meglio che ignorare il problema.

Configurazioni multi-percorso

Passare da un percorso ultrasonico a quattro o cinque migliora notevolmente la precisione in condizioni reali. I percorsi sono posizionati a distanze specifiche dal centro del tubo, ponderati secondo schemi di integrazione (quadratura gaussiana e metodi simili) che si avvicinano alla vera media della sezione trasversale.

British Gas ha proposto all'epoca una geometria a 4-percorsi che è stata ampiamente adottata nelle applicazioni di trasferimento fiscale. Raggiunge una precisione entro lo 0,2% del flusso effettivo indipendentemente dall'orientamento del profilo-almeno quando il profilo segue i modelli previsti. Confrontalo con i misuratori a percorso singolo che potrebbero oscillare dell'1,4% semplicemente ruotando il piano di misurazione rispetto a un disturbo. Grande differenza per la misurazione fiscale.

I misuratori a percorso multiplo-forniscono inoltre la diagnostica-incorporata. È possibile confrontare le velocità di percorsi diversi. Se le velocità del percorso non corrispondono ai rapporti previsti, c'è qualcosa che non va nel profilo del flusso e devi indagare.

Compensazione della temperatura eseguita correttamente

Non fare affidamento su un singolo sensore di temperatura lontano dal punto di misurazione. Misurare la temperatura in corrispondenza o in prossimità dei trasduttori. Utilizza la temperatura misurata per calcolare la velocità del suono se il tuo misuratore non lo fa automaticamente. Per i liquidi con proprietà note esistono tabelle; per i fluidi personalizzati potrebbero essere necessari dati di caratterizzazione.

Per le applicazioni ad alta-precisione, la compensazione del trasduttore diventa più complessa. L'approccio prevede la misurazione del periodo di oscillazione dei segnali ricevuti e l'utilizzo sia del periodo che della temperatura come input per un algoritmo di compensazione lineare a due-punti. Sembra complicato perché lo è, ma i produttori di circuiti integrati hanno iniziato a incorporare questo aspetto in tempi dedicati-ai-chip dei convertitori digitali.

Bloccare-questioni specifiche

I contatori-a pinza aggiungono un altro livello di complessità: la parete del tubo. Il suono viaggia attraverso il muro, si rifrange sulle interfacce e rileva i ritardi. La misurazione accurata dello spessore della parete è fondamentale-utilizza uno spessimetro separato, perpendicolare alla superficie, con gel di accoppiamento. La corrosione o i depositi di calcare compromettono sia lo spessore della parete che il diametro interno. Uno studio del 2016 che ha testato nove misuratori a pinza portatili-ha riscontrato errori medi compresi tra -12,8% e +1.2%, con la maggior parte dei casi che ha sottostimato il flusso. Otto dei nove metri letti in basso.

La differenza nel tempo di transito che stai cercando di misurare potrebbe essere di decine di nanosecondi. Estrarlo da segnali rumorosi richiede buoni algoritmi.

Il rilevamento del passaggio per lo zero- è il metodo tradizionale: trova il punto in cui la forma d'onda ricevuta attraversa l'ampiezza zero e utilizza tale temporizzazione. Semplice e veloce, ma sensibile al rumore e alle variazioni di ampiezza.

La correlazione incrociata-offre una migliore immunità al rumore. Confronta le intere forme d'onda a monte e a valle, trovando lo spostamento temporale che massimizza la loro correlazione. I calcoli sono più complessi, ma ora gli FPGA li gestiscono facilmente. Alcune implementazioni raggiungono una risoluzione inferiore al-nanosecondo.

Più recentemente, gli approcci di deep learning si sono mostrati promettenti per la stima della portata in condizioni complesse. Addestra una rete neurale sui campi di flusso simulati tramite CFD-e sulle rispettive firme ultrasoniche; lascia che impari gli schemi che gli umani potrebbero non vedere. Ancora sperimentale nei prodotti commerciali, ma i documenti accademici sono incoraggianti.

Ultrasonic Flow Meter Accuracy

La calibrazione di fabbrica utilizza condizioni ideali: tubi lunghi e diritti, flusso stabile, fluidi noti, temperatura controllata. La tua installazione non ha nessuno di questi. Ciò non rende la calibrazione inutile, ma significa che la precisione dichiarata (spesso da ±0,5% a ±1% della lettura) rappresenta la prestazione migliore-nel caso.

La calibrazione o la verifica in-situ rispetto a un misuratore di riferimento aiuta a stabilire le prestazioni-nel mondo reale. I misuratori Coriolis sono ottimi riferimenti se è possibile installarne uno; sono immuni alla maggior parte degli effetti del profilo che disturbano gli ultrasuoni. Alcune operazioni utilizzano un misuratore a ultrasuoni principale con una precisione significativamente più elevata (più percorsi, migliore elaborazione) per controllare le unità più efficienti.

Vale la pena effettuare la calibrazione a più portate nell'intervallo operativo previsto. Il misuratore potrebbe essere perfetto-al 50% della capacità ma deviare al 10% o al 90%. Ottieni punti dati, adatta una curva di correzione se necessario.

Parliamo onestamente: a volte una tecnologia di misurazione diversa ha più senso. Se hai bisogno di una precisione dello 0,1% e puoi permetterti il costo, i misuratori Coriolis vincono. Misurano direttamente il flusso di massa, ignorano i profili di velocità e non sono influenzati dalla temperatura. Lo svantaggio è rappresentato dal prezzo, dalle dimensioni e dal calo di pressione,-ma per la custodia di prodotti di-alto valore si pagano da soli.

Per i liquidi conduttivi con flusso altamente disturbato, i misuratori di portata magnetici potrebbero sovraperformare gli ultrasuoni. Sono insensibili alla forma del profilo purché il profilo sia assialsimmetrico (che gomiti e valvole possono disturbare, ma in modo meno grave rispetto agli ultrasuoni).

Ma per tubi di grandi dimensioni, applicazioni del gas, installazioni di retrofit in cui non è possibile tagliare il tubo o situazioni in cui la caduta di pressione è inaccettabile,-gli ultrasuoni rimangono spesso l'unica opzione pratica. Conoscere i propri limiti e aggirarli.

La precisione del misuratore di portata a ultrasuoni nel mondo reale dipende dalla comprensione del divario tra le condizioni di laboratorio e l'installazione effettiva. Effetti del profilo di velocità, variazioni di temperatura, caratteristiche del trasduttore, condizioni dei tubi-tutti contribuiscono. La precisione dichiarata di ±1% potrebbe diventare ±3% o peggiore se si ignorano questi fattori.

La buona notizia: la maggior parte di questi problemi hanno soluzioni conosciute o almeno soluzioni alternative conosciute. Pratiche di installazione corrette, fattori di correzione adeguati, una buona compensazione della temperatura, progetti multi-percorso laddove il budget lo consente e una calibrazione realistica in condizioni reali possono portare le prestazioni nel mondo reale-molto più vicine ai limiti teorici.

Non fidarti ciecamente della scheda tecnica. Comprendi cosa influenza il tuo misuratore, misura ciò che puoi, correggi ciò che sai e mantieni margini di incertezza adeguati per ciò che rimane sconosciuto. Non è pessimismo-è metrologia.

E se qualcuno ti chiede se il tuo misuratore a ultrasuoni è accurato, la risposta onesta è: dipende. Ma ora sai su cosa.
