Struttura della pinza-del flussometro a ultrasuoni
Struttura della pinza-del flussometro a ultrasuoni
Il misuratore di portata a ultrasuoni a pinza- appartiene agli strumenti di misurazione del flusso non-invasivi ed è ampiamente utilizzato nel monitoraggio del flusso di vari fluidi nelle tubazioni. I suoi principali vantaggi risiedono nel fatto che non richiede tagli o modifiche alla tubazione, riducendo così i costi di installazione e le difficoltà di manutenzione. La pinza a ultrasuoni sul flussometro utilizza la differenza del tempo di propagazione dei segnali ultrasonici nel fluido per misurare la velocità del flusso.
La fascetta sul misuratore di portata ad ultrasuoni fissa i sensori ad ultrasuoni all'esterno della tubazione tramite fascette. In fase di progettazione è necessario garantire che le fascette possano fissarsi saldamente su tubazioni di diverso diametro e materiale. I sensori solitamente includono un trasmettitore e un ricevitore e le loro posizioni di installazione devono essere ragionevolmente configurate per ottimizzare il percorso di propagazione dei segnali ultrasonici e la precisione della misurazione.
I dispositivi di sostegno e fissaggio delmisuratore di portata ad ultrasuoniLe clamp on sono generalmente prodotte utilizzando materiali-resistenti alla corrosione e-alle alte temperature-per adattarsi alle diverse condizioni ambientali. Inoltre, è necessario progettare meccanismi di regolazione per consentire un allineamento preciso dei sensori durante l'installazione e per adattarsi a tubazioni di diverso diametro. I sensori dovrebbero essere progettati con connessioni elettriche e sistemi di elaborazione del segnale efficienti per garantire una trasmissione ed elaborazione accurata dei segnali ultrasonici. Allo stesso tempo, è necessaria una continua ottimizzazione della progettazione del circuito in aspetti quali il consumo energetico e la gestione termica per ridurre il consumo energetico e gestire in modo efficace il calore generato dal sistema.strutturadella pinza-sul flussometro a ultrasuoni è mostrato nella Figura 3.5.

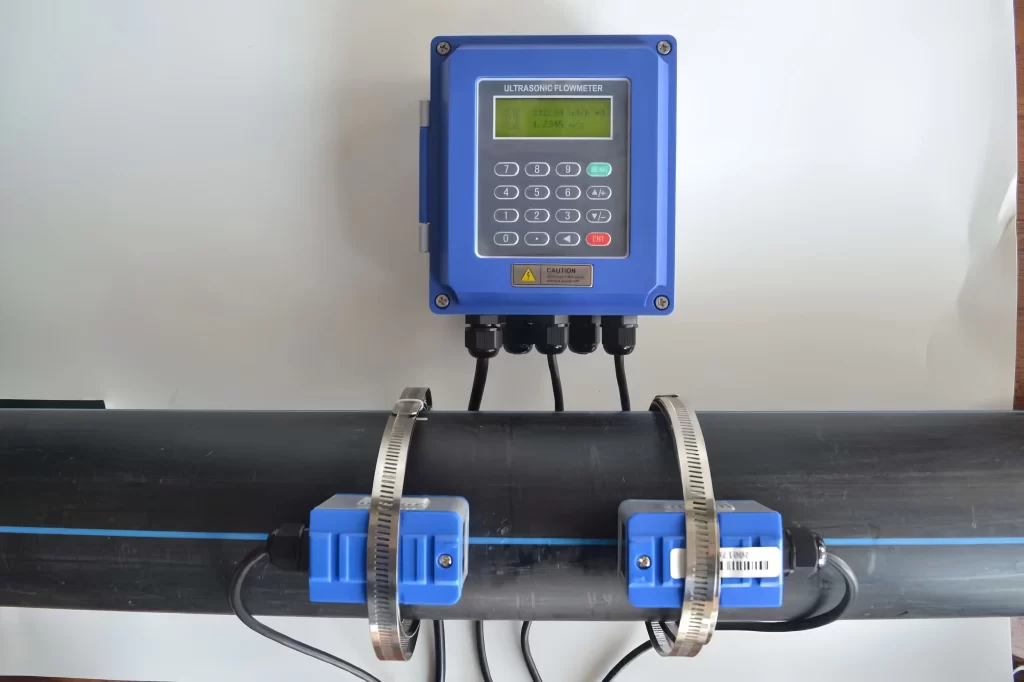

Figura 3.5 Diagramma della struttura del morsetto-sul flussometro a ultrasuoni
Il misuratore di portata a ultrasuoni a pinza- è un tipo di flussometro. Le sue sonde di rilevamento non hanno bisogno di entrare in contatto con il fluido che scorre all'interno della tubazione; devono solo essere fissati alla superficie esterna della tubazione per utilizzare la tecnologia a ultrasuoni per ottenere la misurazione della velocità del fluido.
In generale, lo standardeffetto dell'installazioneIl metodo t per la pinza a ultrasuoni sul flussometro è il metodo V-. Durante l'installazione, le due sonde di rilevamento devono essere allineate orizzontalmente e la linea retta formata dalle due sonde di rilevamento deve essere parallela all'asse della tubazione. Tuttavia, poiché le due sonde di rilevamento della pinza sul misuratore di portata a ultrasuoni sono separate, quando si fissano le sonde di rilevamento sulla tubazione, solitamente vengono fissate separatamente. Pertanto, spesso è impossibile controllare con precisione se la linea retta formata dalle due sonde di rilevamento è parallela all'asse della tubazione, il che porta a determinati errori nella posizione delle due sonde di rilevamento dopo l'installazione, influenzando la precisione del rilevamento.
Domande frequenti
D: Qual è la differenza tra il metodo V-e il metodo Z-nell'installazione del misuratore di portata a ultrasuoni-a pinza?
A: The V-method mounts both transducers on the same side of the pipe, with the ultrasonic signal reflecting once off the opposite wall (suitable for small to medium pipes, 20-300 mm diameter, providing stronger signals). The Z-method places transducers on opposite sides, with a direct path across the pipe (used for larger pipes, >100 mm, migliore per materiali con pareti spesse-o attenuanti ma segnali più deboli).
D: In che modo il disallineamento dell'installazione influisce sulla precisione della pinza-sui misuratori di portata a ultrasuoni che utilizzano il metodo V-?
R: Il disallineamento nella spaziatura, nell'angolo o nel parallelismo del trasduttore causa errori di lunghezza del percorso, attenuazione del segnale e SNR ridotto, con conseguenti deviazioni del TOF (tempo-di-volo) ed errori di misurazione del flusso dell'1-5% o più. L'allineamento preciso è fondamentale per l'affidabilità del metodo V.
D: Quali sono i componenti chiave nella struttura di una pinza portatile-su un misuratore di portata a ultrasuoni?
R: I componenti principali includono trasduttori a ultrasuoni accoppiati (trasmettitore/ricevitore), fascette o fascette di montaggio, gel di accoppiamento per contatto acustico, trasmettitore portatile o montato a parete-con display, elettronica di elaborazione del segnale e batteria ricaricabile per la portabilità.
D: Quale software viene comunemente utilizzato per la simulazione acustica nei misuratori di portata a pinza-a ultrasuoni?
R: COMSOL Multiphysics Acoustics Module è ampiamente utilizzato per la modellazione della propagazione delle onde, dei trasduttori piezoelettrici, dell'accoppiamento delle strutture dei fluidi e delle simulazioni del tempo di transito nei misuratori di portata a ultrasuoni clamp-on.
D: Quali sono i vantaggi del principio del-tempo di transito nella pinza non-invasiva-sui misuratori di portata a ultrasuoni?
R: Il tempo di transito- offre un'elevata precisione (±1%) per fluidi puliti, misurazione bidirezionale, assenza di parti in movimento, manutenzione ridotta e funziona senza particelle (a differenza del Doppler, che richiede solidi/bolle sospesi e ha una precisione inferiore).
