Quando si tratta di misurare con precisione la portata del gas, i misuratori di portata massica termica si sono rivelati una soluzione affidabile, soprattutto in condizioni di flusso laminare. In qualità di fornitore di misuratori di portata massica termica, ho avuto il privilegio di testimoniare il loro utilizzo diffuso in vari settori. In questo post del blog, approfondirò la precisione di misura dei misuratori di portata massica termica nel flusso laminare, esplorando i fattori che la influenzano e il modo in cui i nostri prodotti garantiscono misurazioni ad alta precisione.
Comprendere il flusso laminare
Il flusso laminare è un tipo di flusso di fluido in cui il fluido si muove in strati paralleli, con poca o nessuna miscelazione tra gli strati. In questo regime di flusso, le particelle fluide seguono percorsi regolari e il flusso è caratterizzato da un basso numero di Reynolds. Questo tipo di flusso è comune nei tubi di piccolo diametro, nelle applicazioni a bassa velocità e nei sistemi in cui il fluido ha un'elevata viscosità.
La prevedibilità del flusso laminare lo rende una condizione ideale per una misurazione accurata del flusso. A differenza del flusso turbolento, dove il movimento del fluido è caotico e imprevedibile, il flusso laminare consente misurazioni più coerenti e stabili.
Come funzionano i misuratori di portata massica termica
I misuratori di portata massica termica funzionano secondo il principio del trasferimento di calore. Solitamente sono costituiti da due sensori di temperatura: un sensore di riferimento e un sensore riscaldato. Il sensore di riferimento misura la temperatura del gas, mentre il sensore riscaldato viene mantenuto ad una temperatura costante superiore alla temperatura del gas.
Mentre il gas scorre oltre il sensore riscaldato, assorbe calore dal sensore. La quantità di calore trasferita dal sensore riscaldato al gas è direttamente proporzionale alla portata massica del gas. Misurando la potenza richiesta per mantenere la differenza di temperatura tra i due sensori, è possibile determinare la portata massica del gas.
Precisione di misurazione nel flusso laminare
La precisione di misura di un misuratore di portata massico termico in flusso laminare è influenzata da diversi fattori.
Progettazione del sensore

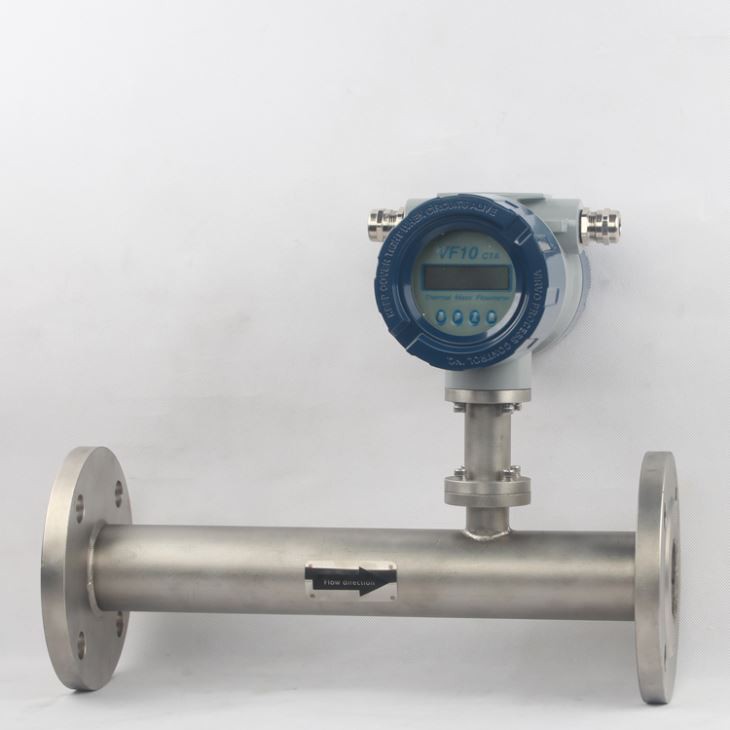

Il design dei sensori di temperatura gioca un ruolo cruciale nel determinare la precisione del flussometro. Sensori di alta qualità con eccellenti proprietà termiche possono fornire misurazioni più accurate. NostroMisuratore di portata massica termica di buona qualitàè dotato di sensori all'avanguardia attentamente calibrati per garantire misurazioni precise del trasferimento di calore. Questi sensori sono progettati per essere altamente sensibili ai cambiamenti nel flusso di gas, consentendo il rilevamento accurato anche di piccole portate.
Proprietà del gas
Le proprietà del gas da misurare, come la capacità termica specifica, la conduttività termica e la viscosità, possono influenzare la precisione del flussometro. Gas diversi hanno caratteristiche di trasferimento del calore diverse e il flussometro deve essere calibrato per il gas specifico utilizzato. I nostri misuratori di portata massica termica possono essere personalizzati per adattarsi a un'ampia gamma di gas, tra cui aria, azoto, ossigeno e gas naturale. Tenendo conto delle proprietà uniche di ciascun gas, possiamo garantire misurazioni accurate in condizioni di flusso laminare.
Profilo di flusso
Nel flusso laminare, il profilo di velocità del gas è parabolico, con la velocità massima al centro del tubo e la velocità minima vicino alle pareti del tubo. Un profilo di flusso uniforme è essenziale per misurazioni accurate. Eventuali disturbi nel flusso, come curve, valvole o raccordi nel sistema di tubazioni, possono far sì che il profilo del flusso diventi non uniforme, con conseguenti errori di misurazione. I nostri misuratori di flusso sono progettati per ridurre al minimo gli effetti dei disturbi del flusso. Possono essere installati con raddrizzatori di flusso o in luoghi in cui il flusso è relativamente indisturbato per garantire un profilo di flusso più uniforme e misurazioni accurate.
Calibrazione
Una corretta calibrazione è essenziale per garantire la precisione di un misuratore di portata massica termica. La calibrazione prevede il confronto dell'uscita del flussometro con una portata standard nota. I nostri misuratori di portata massica termica sono calibrati nelle nostre strutture di calibrazione all'avanguardia utilizzando standard tracciabili. Offriamo anche servizi di calibrazione in loco per garantire che i misuratori di portata mantengano la loro precisione nel tempo.
Vantaggi dell'utilizzo dei misuratori di portata massica termica nel flusso laminare
Esistono numerosi vantaggi nell'utilizzo dei misuratori di portata massica termici nelle applicazioni a flusso laminare.
Misurazione diretta del flusso di massa
I misuratori di portata massica termica forniscono una misurazione diretta della portata massica del gas, eliminando la necessità di un'ulteriore compensazione di pressione e temperatura. Ciò li rende più precisi e affidabili rispetto ad altri tipi di misuratori di portata, come i misuratori di portata volumetrica, che richiedono una compensazione per le variazioni di densità del gas.
Ampio rapporto di turndown
I misuratori di portata massica termica hanno un ampio rapporto di turndown, il che significa che possono misurare con precisione un'ampia gamma di portate. Ciò li rende adatti ad applicazioni in cui la portata può variare significativamente nel tempo.
Bassa caduta di pressione
I misuratori di portata massici termici hanno una bassa perdita di carico, il che significa che non ostacolano in modo significativo il flusso del gas. Ciò è particolarmente importante nelle applicazioni in cui l'efficienza energetica è un problema.
Il nostro ruolo come fornitore di misuratori di portata termica
Come aFornitore di misuratori di portata termica, ci impegniamo a fornire misuratori di portata massica termica di alta qualità che offrano misurazioni accurate in condizioni di flusso laminare. I nostri prodotti sono progettati e realizzati per soddisfare i più elevati standard di settore e offriamo una gamma completa di servizi, tra cui installazione, calibrazione e manutenzione.
Comprendiamo che ogni applicazione è unica e lavoriamo a stretto contatto con i nostri clienti per fornire soluzioni personalizzate che soddisfino le loro esigenze specifiche. Che tu operi nell'industria chimica, farmaceutica, alimentare e delle bevande o dei semiconduttori, il nostroMisuratore di portata massica del gaspuò fornire misurazioni di flusso accurate e affidabili.
Conclusione
La precisione di misurazione di un misuratore di portata massico termico in flusso laminare è influenzata da diversi fattori, tra cui la progettazione del sensore, le proprietà del gas, il profilo di flusso e la calibrazione. Considerando attentamente questi fattori e utilizzando componenti di alta qualità, i nostri misuratori di portata massica termica possono fornire misurazioni accurate e affidabili in un'ampia gamma di applicazioni di flusso laminare.
Se hai bisogno di un misuratore di portata massico termico per la tua applicazione di flusso laminare, ti invitiamo a contattarci per ulteriori informazioni. Il nostro team di esperti è pronto ad assistervi nella scelta del misuratore di portata adatto alle vostre esigenze e a garantirne la corretta installazione e funzionamento.
Riferimenti
- Miller, RW (1983). Manuale di ingegneria della misurazione del flusso. McGraw-Hill.
- Spitzer, DW (2001). Misurazione della portata: guide pratiche per la misurazione e il controllo. ISA - Società di strumentazione, sistemi e automazione.
- Benedetto, RP (1984). Fondamenti di misurazione di temperatura, pressione e flusso. Wiley – Interscienza.
