Nel campo della misurazione del flusso industriale, i misuratori di portata magnetici, spesso definiti misuratori magnetici, sono emersi come una soluzione affidabile ed efficiente per misurare la portata di fluidi conduttivi. Al centro di questi sofisticati dispositivi si trova un componente cruciale: il convertitore. In qualità di fornitore leader di misuratori magnetici, sono entusiasta di approfondire le funzioni del convertitore nei misuratori magnetici ed esplorarne l'importanza nel garantire una misurazione del flusso accurata e affidabile.
Comprendere i misuratori magnetici
Prima di approfondire il ruolo del convertitore, esaminiamo brevemente come funzionano i misuratori magnetici. I misuratori magnetici funzionano in base alla legge di induzione elettromagnetica di Faraday, la quale afferma che quando un fluido conduttivo scorre attraverso un campo magnetico, una tensione viene indotta attraverso il fluido. L'entità di questa tensione indotta è direttamente proporzionale alla velocità del flusso del fluido.
Un tipico misuratore magnetico è costituito da due componenti principali: il sensore e il convertitore. Il sensore è installato nella tubazione e contiene una coppia di elettrodi e un generatore di campo magnetico. Mentre il fluido conduttivo passa attraverso il sensore, gli elettrodi rilevano la tensione indotta, che viene poi trasmessa al convertitore.
Il ruolo del convertitore
Il convertitore è il cervello dietro il misuratore magnetico, responsabile dell'elaborazione del segnale di tensione grezzo proveniente dal sensore e della sua conversione in una misurazione del flusso significativa. Ecco le funzioni principali del convertitore in misuratori magnetici:
Elaborazione del segnale
La prima e fondamentale funzione del convertitore è quella di amplificare e condizionare il debole segnale di tensione ricevuto dal sensore. La tensione indotta generata dal flusso del fluido è tipicamente molto piccola, spesso nell'ordine dei millivolt. Il convertitore utilizza un'elettronica sofisticata per amplificare questo segnale a un livello che può essere misurato ed elaborato con precisione.
Oltre all'amplificazione, il convertitore filtra anche qualsiasi rumore o interferenza indesiderata che potrebbe essere presente nel segnale. Ciò è fondamentale per garantire l'accuratezza e l'affidabilità della misurazione del flusso, soprattutto in ambienti industriali in cui il rumore elettrico può rappresentare un problema significativo.
Calcolo del flusso
Una volta elaborato il segnale, il convertitore utilizza un algoritmo preprogrammato per calcolare la portata del fluido. L'algoritmo tiene conto delle caratteristiche fisiche del sensore, come il diametro del tubo e l'intensità del campo magnetico, nonché delle proprietà del fluido, come la sua conduttività.
Il convertitore può calcolare la portata in varie unità, come litri al minuto, galloni all'ora o metri cubi al secondo, a seconda delle esigenze dell'utente. Può anche fornire informazioni aggiuntive, come il volume del flusso totalizzato, ovvero la quantità cumulativa di fluido che è passata attraverso il contatore in un determinato periodo di tempo.
Visualizzazione e comunicazione
Il convertitore è dotato di un display che fornisce informazioni in tempo reale sulla portata e altri parametri rilevanti. Il display può essere un semplice misuratore analogico o un display digitale più avanzato, a seconda del modello del convertitore.
Oltre al display locale, il convertitore può anche comunicare con altri dispositivi o sistemi, come un controllore logico programmabile (PLC) o un sistema di controllo di supervisione e acquisizione dati (SCADA). Ciò consente il monitoraggio e il controllo remoto della misurazione del flusso, nonché l'integrazione con altri processi industriali.
Configurazione e calibrazione
Il convertitore consente all'utente di configurare varie impostazioni e parametri per ottimizzare le prestazioni del misuratore magnetico. Queste impostazioni includono le unità di flusso, il tipo di segnale di uscita, il fattore di smorzamento e la calibrazione dello zero e dello span.
La calibrazione è un processo importante che garantisce l'accuratezza della misurazione del flusso. Il convertitore può essere calibrato utilizzando una portata nota, utilizzando un impianto di calibrazione o confrontando le letture del contatore con un contatore di riferimento. Una volta completata la calibrazione, il convertitore memorizza i dati di calibrazione e li utilizza per regolare di conseguenza la misurazione del flusso.
Importanza del convertitore nei misuratori magnetici
Il convertitore svolge un ruolo fondamentale nelle prestazioni e nell'affidabilità dei misuratori magnetici. Ecco alcuni dei motivi principali per cui il convertitore è così importante:
Precisione
La precisione della misurazione del flusso dipende in gran parte dalla qualità degli algoritmi di elaborazione del segnale e di calcolo del flusso utilizzati nel convertitore. Un convertitore di alta qualità può fornire misurazioni di portata precise e affidabili, anche in ambienti industriali difficili.
Flessibilità
Il convertitore consente all'utente di configurare il misuratore magnetico per soddisfare i propri requisiti specifici. Ciò include la possibilità di selezionare diverse unità di flusso, tipi di segnali di uscita e protocolli di comunicazione, nonché la possibilità di eseguire calibrazione e diagnostica.
Affidabilità
Il convertitore è progettato per essere robusto e affidabile, con un elevato grado di immunità ai disturbi elettrici e alle interferenze. Ciò garantisce che il misuratore magnetico possa funzionare in modo continuo e preciso, anche in ambienti industriali difficili.
Compatibilità
Il convertitore può essere facilmente integrato con altri dispositivi e sistemi, come PLC, sistemi SCADA e registratori di dati. Ciò consente una comunicazione e un’integrazione fluide con altri processi industriali, migliorando l’efficienza e la produttività complessive.
I nostri misuratori e convertitori magnetici
In qualità di fornitore leader di misuratori magnetici, offriamo un'ampia gamma di misuratori magnetici e convertitori di alta qualità per soddisfare le diverse esigenze dei nostri clienti. I nostri misuratori magnetici sono progettati per fornire misurazioni di portata accurate e affidabili in una varietà di applicazioni, tra cui il trattamento delle acque, la lavorazione chimica, la produzione di alimenti e bevande e la produzione farmaceutica.
I nostri convertitori sono dotati delle tecnologie e delle funzionalità più recenti, inclusi algoritmi avanzati di elaborazione del segnale, display digitali e interfacce di comunicazione. Sono inoltre facili da installare, configurare e manutenere, il che li rende una soluzione conveniente per la misurazione del flusso industriale.

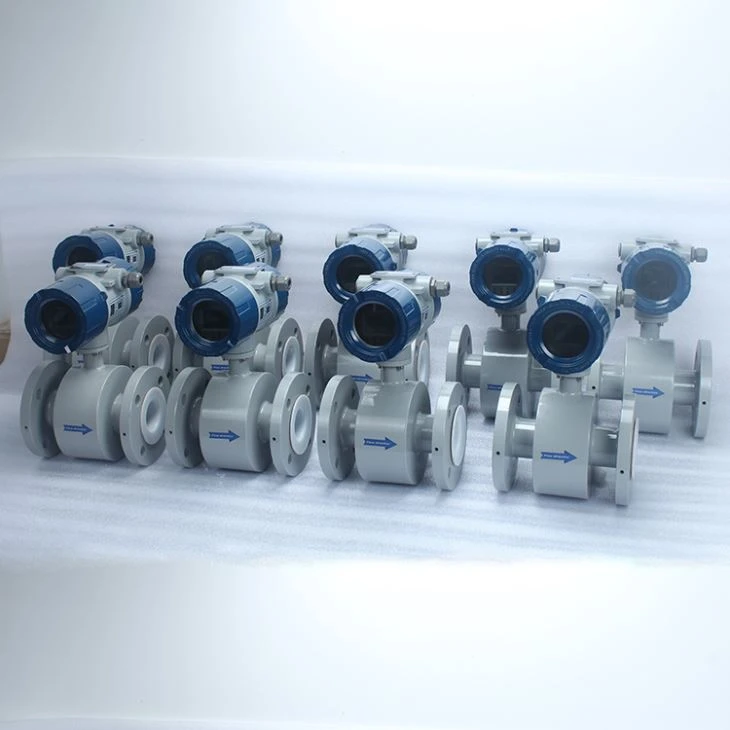

Se stai cercando un misuratore magnetico affidabile e preciso per la tua applicazione, ti invitiamo a esplorare la nostra gamma di prodotti. Puoi trovare maggiori informazioni sul nostroMisuratore di portata magnetico per la misurazione dell'acqua con calibrazioneEMisuratore di portata magnetico a inserzionesul nostro sito web. Offriamo anche una gamma completa di misuratori di portata a inserzione e puoi saperne di più sui nostriProduttore di misuratori di portata a inserzioneservizi.
Contattaci per acquisto e consulenza
Comprendiamo che le esigenze di ogni cliente sono uniche e ci impegniamo a fornire soluzioni personalizzate per soddisfare le vostre esigenze specifiche. Che tu abbia bisogno di un singolo misuratore magnetico o di un sistema di misurazione del flusso completo, il nostro team di esperti è qui per aiutarti.
Se sei interessato all'acquisto dei nostri misuratori magnetici o convertitori, o se hai domande o hai bisogno di ulteriori informazioni, non esitare a contattarci. Saremo lieti di discutere le vostre esigenze e fornirvi un preventivo dettagliato e supporto tecnico.
